Hur mäter man skärnoggrannheten för en brosågssax?

Som leverantör av brosågssågar förstår jag den avgörande vikten av skärnoggrannhet i stenbearbetningsindustrin. I den här bloggen kommer jag att dela med mig av några effektiva metoder för att mäta skärnoggrannheten hos en brosågsfräs, som inte bara hjälper dig att utvärdera utrustningens prestanda utan också vägleder dig i att fatta välgrundade köpbeslut.

Förstå grunderna för skärnoggrannhet

Skärnoggrannhet avser graden av överensstämmelse mellan det faktiska skärresultatet och önskade skärmått och form. Högprecisionsskärning är avgörande för att skapa högkvalitativa stenprodukter, såsom bänkskivor, golvplattor och dekorativa element. Felaktig skärning kan leda till slöseri med material, ökade produktionskostnader och otillfredsställande slutprodukter.

Mätning av linjär skärnoggrannhet

En av de mest grundläggande aspekterna av skärnoggrannhet är linjär skärning, vilket innebär att skära raka linjer. För att mäta den linjära skärnoggrannheten för en brosågsskärare kan du följa dessa steg:

1. Förbered mätverktygen

Du behöver ett högprecisionsmåttband eller en laseravståndsmätare. Se till att mätverktygen är korrekt kalibrerade före användning. Ett kalibreringscertifikat kan erhållas från tillverkaren eller en professionell kalibreringstjänst.

2. Ställ in skärparametrarna

Programmera brosågskäraren för att kapa en rak linje med en viss längd, till exempel 1000 mm. Se till att stenplattan är ordentligt fastsatt på arbetsbordet för att förhindra rörelse under kapningsprocessen.

3. Utför skärningen

Starta brosågskäraren och låt den slutföra kapningen. Efter att skärningen är klar, ta försiktigt bort den skurna biten från arbetsbordet.

4. Mät klipplängden

Använd måttbandet eller laseravståndsmätaren för att mäta den faktiska längden på det skurna stycket. Jämför den uppmätta längden med den programmerade längden. Skillnaden mellan de två värdena är det linjära skärfelet. Till exempel, om den programmerade längden är 1000 mm och den uppmätta längden är 1001 mm, är det linjära skärfelet + 1 mm.

5. Beräkna noggrannheten

Den linjära skärnoggrannheten kan uttryckas i procent. Dividera det linjära skärfelet med den programmerade längden och multiplicera med 100. I exemplet ovan är den linjära skärnoggrannheten (1 / 1000)×100 = 0,1 %. En lägre procentandel indikerar högre skärnoggrannhet.

Mätning av vinkelskärnoggrannhet

Förutom linjär skärning krävs ofta brosågskärare för att såga i specifika vinklar. Att mäta vinkelskärnoggrannheten är lite mer komplext men lika viktigt.

1. Använd en gradskiva eller vinkelmätare

En gradskiva eller vinkelmätare med hög precision behövs för att mäta snittets vinkel. I likhet med linjära mätverktyg bör dessa vinkelmätverktyg kalibreras regelbundet.

2. Programmera vinkeln

Programmera brosågskäraren att såga i en specifik vinkel, till exempel 45 grader. Se till att skärbladet är rätt inriktat och att stenplattan är korrekt placerad.

3. Utför skärningen

Starta skärprocessen och låt maskinen slutföra vinkelsnittet. Efter skärning, ta bort den skurna biten.

4. Mät vinkeln

Placera gradskivan eller vinkelmätaren på den skurna kanten av stenbiten och mät den faktiska vinkeln. Jämför den uppmätta vinkeln med den programmerade vinkeln. Skillnaden mellan de två är vinkelskärfelet. Till exempel, om den programmerade vinkeln är 45 grader och den uppmätta vinkeln är 45,1 grader, är vinkelskärfelet + 0,1 grader.

5. Utvärdera noggrannheten

Vinkelskärnoggrannheten kan utvärderas baserat på den tillåtna toleransen i branschen. I allmänhet anses ett vinkelskärfel inom ± 0,1 grader för de flesta stenbearbetningsapplikationer vara acceptabelt.

Mätning av skärytans planhet

Skärytans planhet är en annan viktig faktor som påverkar kvaliteten på skärstenen. En grov eller ojämn skäryta kan orsaka problem i efterföljande bearbetningssteg, såsom polering.

1. Använd en rak eller ytplatta

En rätkant eller en ytplatta kan användas för att kontrollera skärytans planhet. Placera rätkanten eller ytplåten på skärytan och leta efter mellanrum mellan dem.

2. Mät mellanrummen

Om det finns luckor, använd en bladmått för att mäta deras bredd. Den maximala spaltbredden representerar avvikelsen från planhet. Till exempel, om den maximala spaltbredden är 0,2 mm betyder det att skärytan har en planhetsavvikelse på 0,2 mm.

3. Utvärdera planheten

Den acceptabla planhetsavvikelsen beror på den specifika applikationen. För avancerade stenprodukter krävs ofta en planhetsavvikelse på mindre än 0,1 mm.

Faktorer som påverkar skärnoggrannheten

Flera faktorer kan påverka skärnoggrannheten hos en brosågskärare:

1. Maskinkvalitet

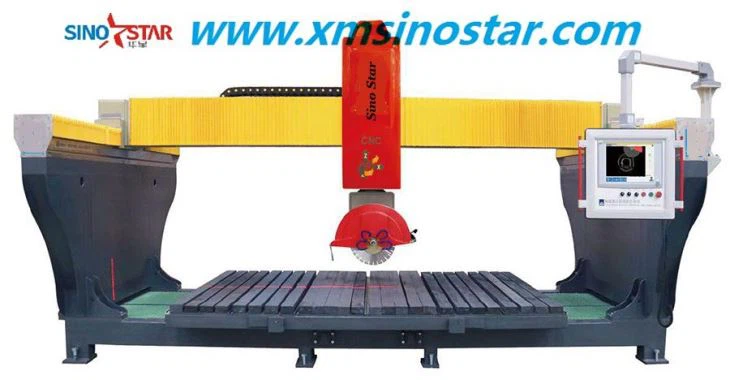

Kvaliteten på själva brosågskäraren spelar en avgörande roll. Högkvalitativa maskiner är vanligtvis utrustade med precisionskomponenter, såsom kulskruvar, linjära styrningar och servomotorer, som kan säkerställa stabil och exakt rörelse. VårCNC 5-axlig brosågmaskinär designad med högprecisionskomponenter för att ge utmärkt skärnoggrannhet.

2. Bladets skick

Skärbladets skick påverkar också skärnoggrannheten. Ett matt eller utslitet blad kan orsaka ojämn skärning, vilket leder till felaktiga dimensioner och grova skärytor. Kontrollera regelbundet bladets skick och byt ut det vid behov.

3. Mjukvara och programmering

Mjukvaran som används för att styra brosågskäraren ska vara exakt och pålitlig. Felaktig programmering kan resultera i skärfel. Se till att operatörerna är väl utbildade i att använda programvaran och programmera skärparametrarna korrekt.

4. Miljöfaktorer

Miljöfaktorer, såsom temperatur och luftfuktighet, kan också påverka skärnoggrannheten. Temperaturförändringar kan till exempel göra att maskinkomponenterna expanderar eller drar ihop sig, vilket kan leda till dimensionsförändringar. Försök att upprätthålla en stabil arbetsmiljö för brosågskäraren.

Slutsats

Att mäta skärnoggrannheten hos en brosågsskärare är en omfattande process som involverar mätning av linjär skärnoggrannhet, vinkelsågningsnoggrannhet och skärytans planhet. Genom att följa metoderna som beskrivits ovan kan du noggrant utvärdera brosågens prestanda. Som leverantör erbjuder vi ett brett sortiment av brosågsklippare, bl.aBroskärmaskinochAutomatisk brosågmaskin, som är utformade för att ge högprecisionsskärning.

Om du är intresserad av våra brosågsfräsar eller har några frågor om skärnoggrannhet är du välkommen att kontakta oss för vidare diskussion och inköpsförhandling. Vi är fast beslutna att förse dig med de bästa stenskärningslösningarna.

Referenser

1. Handbok för stenbearbetningsteknik.
2. Precisionsmätinstrument och deras tillämpningar inom stenindustrin.
